Getriebe (pre-unit Triumph)

[Urs Geiser]

Guten Abend

Ich bin am Zusammensetzen des 4-Gang-Getriebes meiner 1958er pre-unit Triumph. Ist meine angehängte Skizze der Gänge auf der Schaltkulisse (camplate) richtig?

Gemäss Handbuch muss ich zum Einbauen der Getriebewellen den "indexing plunger" (zu deutsch?) bei der Schaltkulisse auf den 4. Gang stellen. Ist das richtig?

Merci und Gruss

Urs


[Wyss Stefan]

Guten Tag Urs

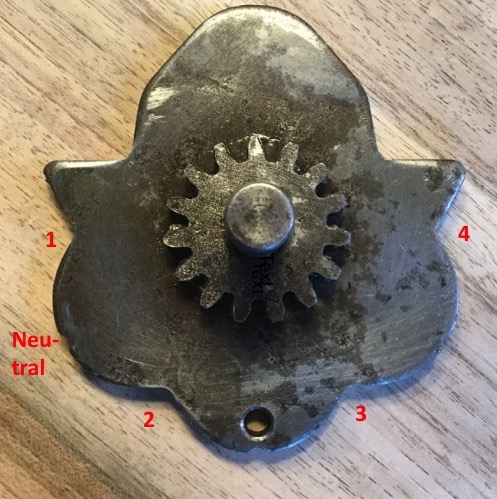

siehe beigelegtes Bild
Stefan

SchKu pre unit.jpg (239.79 KiB) 679 mal betrachtet

[Urs Geiser]

Merci Stefan
Ja, ich ging von dieser Abbildung aus, und dass in dieser der plunger im 4. Gang ist, und habe dann versucht die Position der anderen Gänge zu verstehen. Denkst Du dass ich die anderen richtig eingezeichnet habe?
Gruss
Urs

[1956TR6]

Hoi Urs. Unter diesem link findest du eine Animation, welche dir die Position der Kurvenscheibe bei den 4 Gängen zeigt:
http://www.hermit.cc/tmc/technote/gearbox/index.htm

Viel Glück, Martin

[Urs Geiser]

Herzlichen Dank, Martin, ganz guter link.
Gruss
Urs
