innengewinde im mitnehmen für den kardan a580 bj 53

[Uli53]

Hallo,
Mein Name ist Uli, ich bin neu im Forum, Ruheständler, vom Bodensee, deutsche Seite und restauriere eine Condor A580 bj 53.
Um das Getriebe zerlegen zu können muß ich die Kardan-Mitnehmerscheibe abziehen. Hierzu müsste ich mir ein entsprechendes Werkzeug basteln, dazu bräuchte ich das Maß des innengewindes. Kerndurchmesser ist 24mm, ist das ein Zoll-Gewinde oder metrisch? Für eine Antwort wäre ich außerordentlich dankbar, oder hat vielleicht einer der Condorschrauber einen entsprechenden Abzieher... leihweise?

freue mich über jeden Tipp
Grüße Uli

[fritztengler]

Servus Uli,
ich habe so einen Abzieher, Maße kann ich dir gerne durchgeben, oder gegen eine kleine Gebühr borgen.
Kontaktiere mich: office@s-schoener.at +43 676 5410503
condor condor
fritz der tengler


[fritztengler]

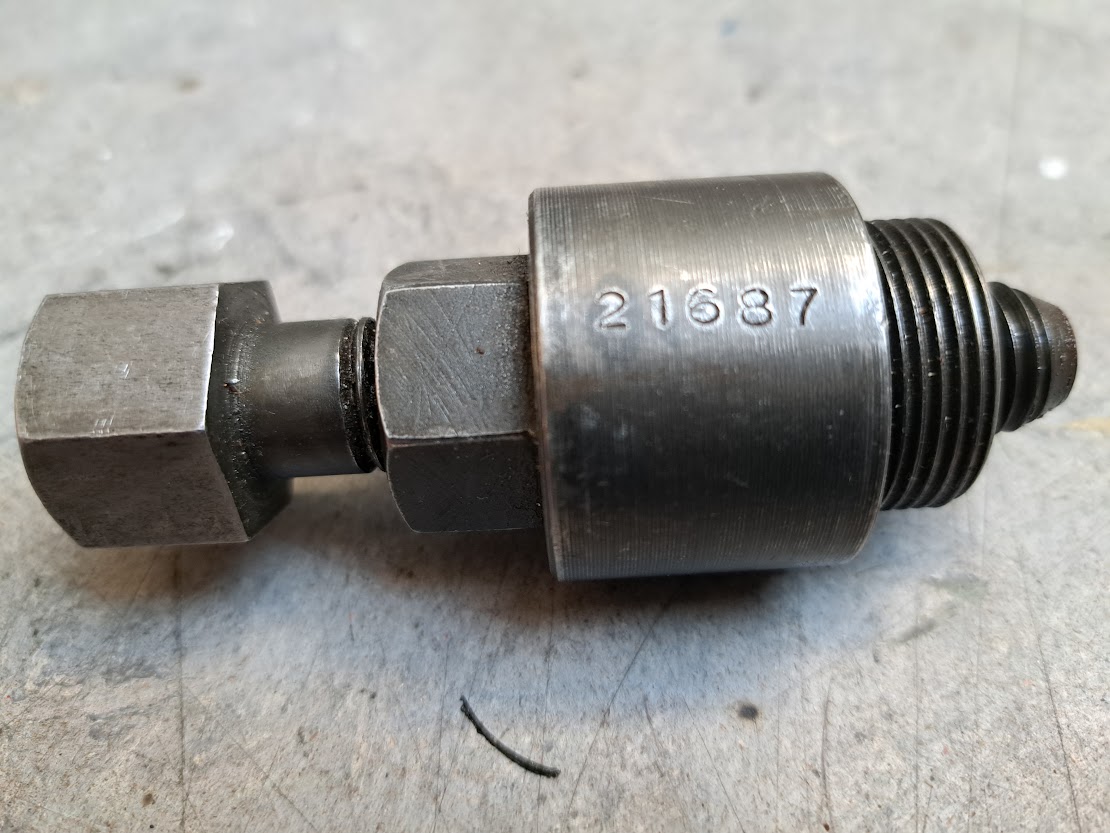

Für alle Interessierten gebe ich hier die Maße bekannt.
Lässt sich ja auf einer Drehbank mit etwas Geschick anfertigen.
Ohne diese Werkzeug lässt sich das 580-I-Getriebe nicht zerlegen.

Corpus 48 mm lang; Dm 34,5 mm; 6Kant 22 mm. Gewinde 26 x 150, 10 mm lang.
Auf der Gewindeseite ist eine Bohrung Dm 17 mm, 12 mm tief, für die Aufnahme der Keilwelle.
Schraube: Gewinde 14 x 200, 88 mm lang, 6Kant 22 mm, Gewindelänge 61 mm.

Weitere Details auf Anfrage.

condor condor
fritz der tengler


Pardon, ich habe mich geirrt, das Gewinde am Korpus ist 150 und nicht wie erst angegeben 125. Habe ausgebessert.
fritz der tengler

[wnyk60]

Hallo an alle im Forum.
Mein Name ist Wojtek und ich bin neu im Forum. Ich lebe in Polen und habe seit Mai dieses Jahres auch einen Condor A580-1. Ich habe auch vor, das Getriebe aufgrund von Dichtungslecks zu demontieren. Ich habe eine handgezeichnete Zeichnung des Abziehers anhand der von Fritz bereitgestellten Abmessungen erstellt. Ich hoffe, die Zeichnung wird hilfreich sein. Längenmaße können selbstverständlich geändert werden.
Grüße,
Wojtek Nycz


[Uli53]

Hallo Wojtek,
willkommen im Forum und vielen Dank für die exakte Zeichnung, super gemacht.
Gruß Uli

[emuehe]

Guten Tag,
Die Abdrückschraube M14x2 kann kann sicher auch aus einer handesüblichen 6-Kt Schraube M12 geferigt werden.
Gruss Erwin
